Kit de réparation de câble BT, et MT Thermorétractable Raychem

Boite de réparation de câble Thermorétractable  Raychem de TE Connectivity

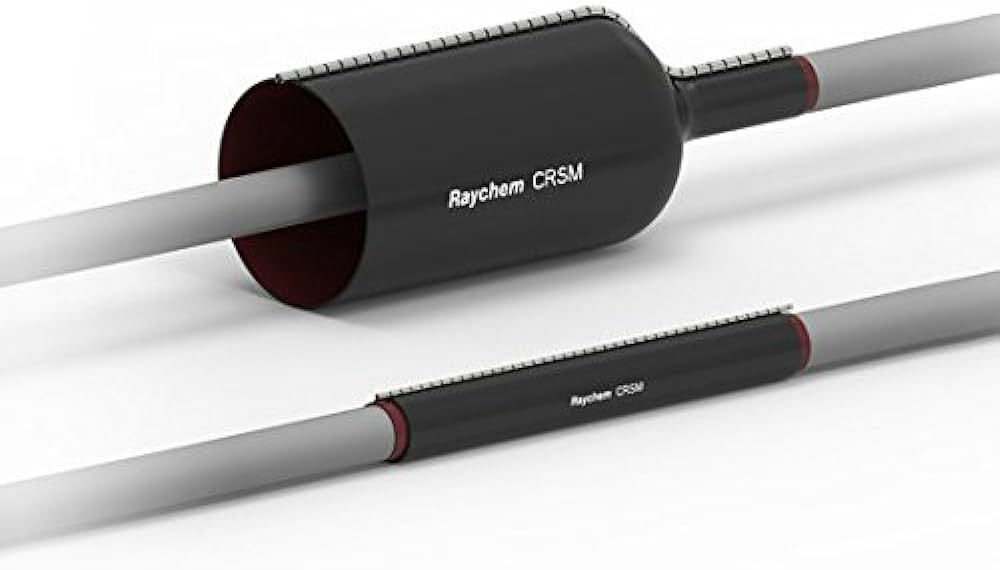

La série Raychem CRSM de TE Connectivity est la référence industrielle mondiale pour la réparation rapide, fiable et étanche des gaines de câbles électriques. Conçu sous forme de manchon ouvert enveloppant, ce système permet de réparer les dommages mécaniques et de restaurer l'étanchéité des câbles basse tension (BT) et moyenne tension (MT) sans avoir à couper le câble ou démonter les connexions existantes.

Voici une présentation complète de cette solution technique :

Caractéristiques Techniques Principales

• Technologie enveloppante (ouverte) : Le manchon se présente sous forme de feuille. Il s'enroule autour du câble endommagé et se verrouille mécaniquement à l'aide d'un rail de fermeture en acier inoxydable amovible avant la rétraction.
• Étanchéité totale : La face interne du manchon est entièrement enduite d'un adhésif thermofusible (colle) à chaud. Lors de la rétraction au chalumeau, cet adhésif fond, comble les irrégularités et assure une barrière parfaite contre l'humidité, l'immersion et la corrosion.
• Matériau robuste : Fabriqué en polyoléfine réticulée de forte épaisseur, le CRSM offre une résistance exceptionnelle aux rayons UV, aux intempéries, aux agressions chimiques et aux chocs mécaniques.
• Sans halogène : Le matériau est non corrosif et conforme aux exigences environnementales modernes.

Applications en Moyenne Tension (MT)

En moyenne tension (jusqu'à 36 kV ou plus selon les configurations), la série Raychem CRSM est strictement utilisée pour la reconstitution de la gaine extérieure (gaine de protection mécanique et d'étanchéité).

• Réparation de défauts de surface : Idéal en cas d'entailles, d'éraflures profondes ou de coups de pioche légers ayant endommagé la couche externe en PVC ou PE du câble sans toucher à l'écran métallique ni à l'isolement principal.
• Étanchéité des jonctions : Il sert également de protection externe finale par-dessus les corps de jonction MT pour assurer l'étanchéité en enfouissement direct.
• Note de sécurité : Le CRSM n'est pas conçu pour reconstituer l'isolement électrique principal ou l'écran d'un câble MT si ces derniers ont été sectionnés. Dans ce cas, une jonction MT complète (de type Raychem MXSU ou similaire) est requise.

Avantages Clés sur le Chantier

• Gain de temps majeur : Évite la coupure du câble, la déconnexion des extrémités, l'utilisation de cosses de rechange et le tirage d'un nouveau câble.
• Polyvalence de taille : Grâce à un fort taux de rétraction (environ 3/1 à 4/1), chaque taille de manchon couvre une large plage de diamètres de câbles, simplifiant la gestion des stocks.
• Indicateurs visuels de chauffe : Le manchon est doté de repères thermochromiques (points de peinture qui changent de couleur ou s'effacent à la bonne température) garantissant une installation optimale sans risquer de brûler le matériau.
• Fiabilité à long terme : Une fois rétracté, le manchon CRSM possède une durée de vie équivalente à celle du câble d'origine, même en cas d'enfouissement direct dans le sol ou d'immersion prolongée.

Téléchargement:

Fiche technique produit

Catalogue TE Connectivity
