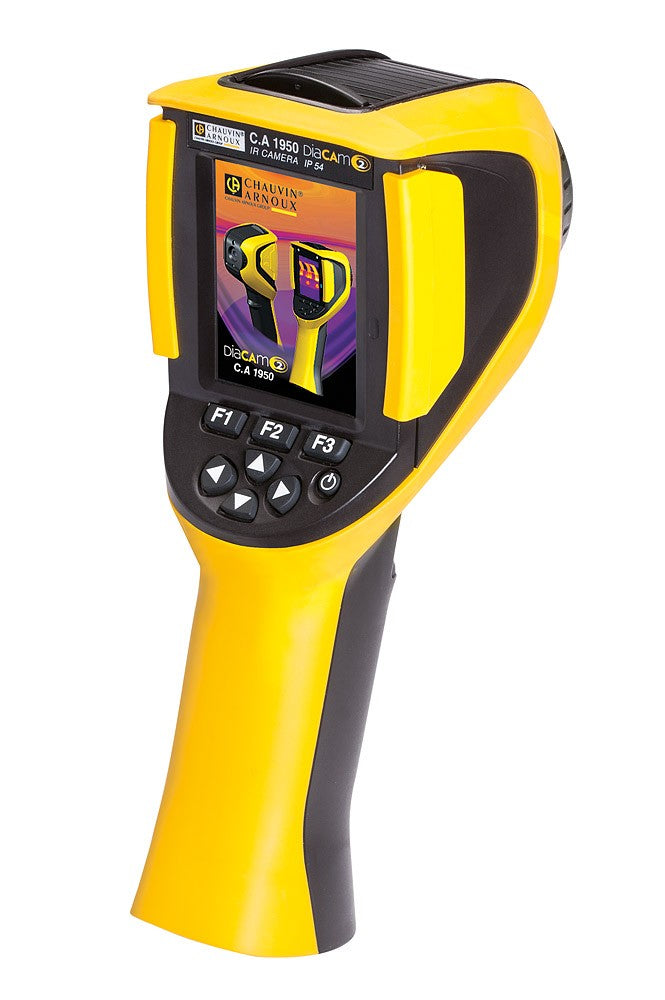

Caméra thermique CA 1950 DIACAM 2 - Chauvin Arnoux

Conçue et développée pour une utilisation simplifiée, elle convient à toutes les applications dans les secteurs du bâtiment, de la maintenance électrique et mécanique pour :

•   les audits thermiques
•   la recherche de défauts : ponts thermiques, infiltrations, présence d’humidité

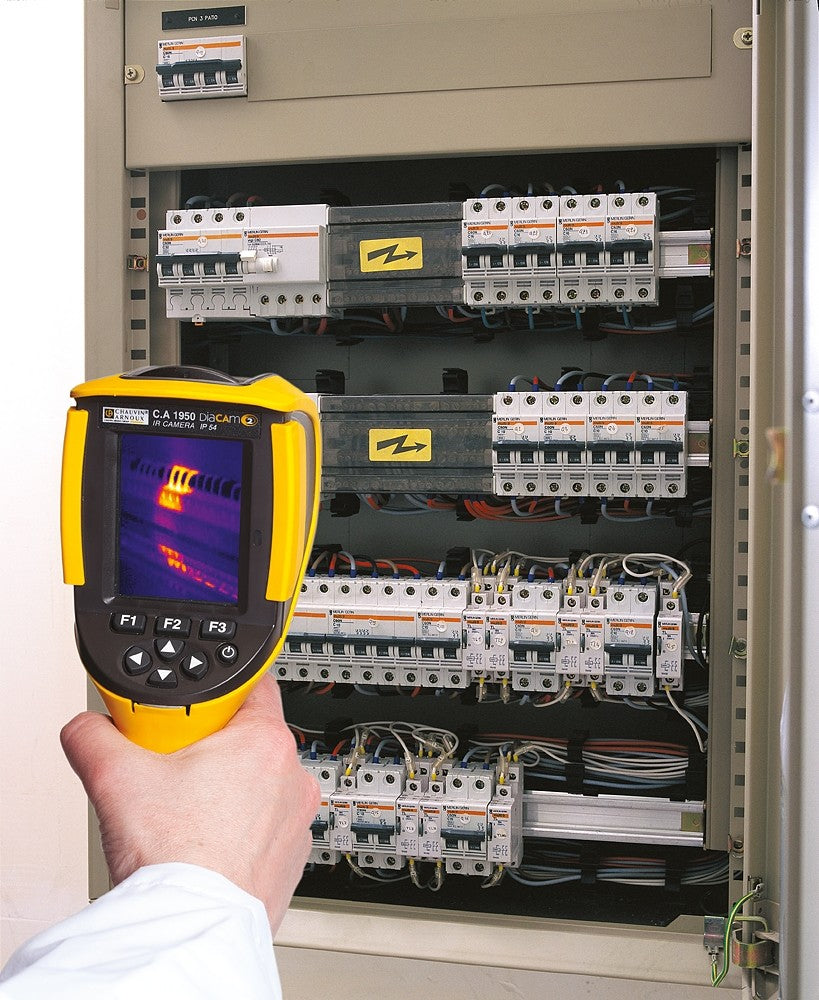

•   la maintenance électrique : détection de contacts défaillants, de déséquilibres….
•   les entretiens mécaniques : détection de points d’usure, de surchauffe moteur, de problème de lubrification…

Son design a été étudié pour utilisation simplifiée :

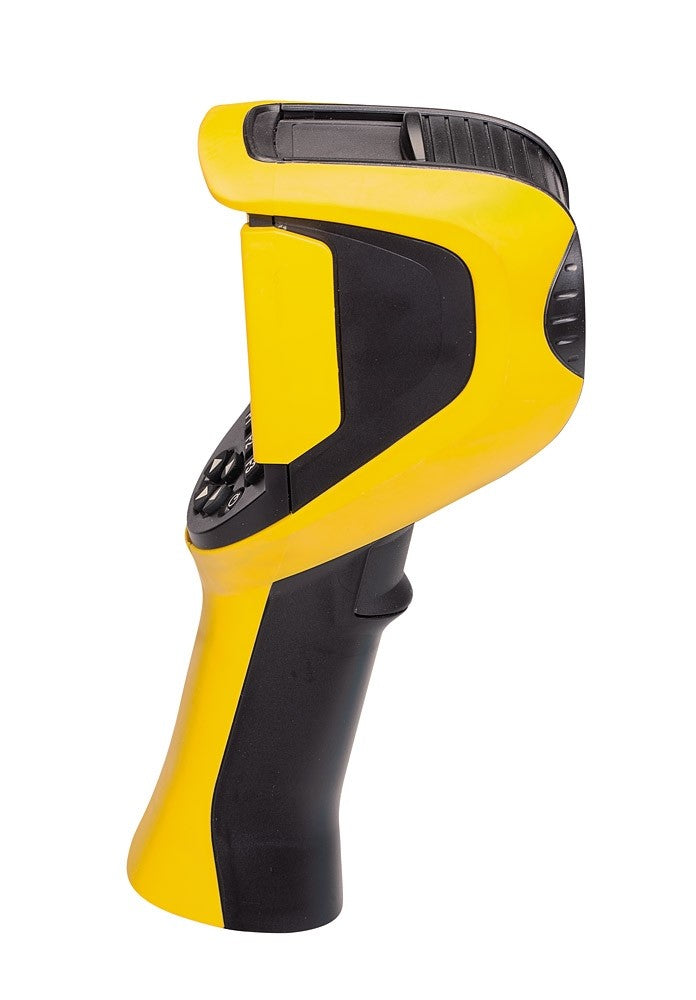

•   une prise en main aisée, avec un accès direct aux fonctions d’une seule main
•   équilibrée, la CA 1950 ne bouge pas même posée debout sur une table.
•   l’affichage se fait sur le large écran de 2,8 pouces dont la luminosité se règle automatiquement.

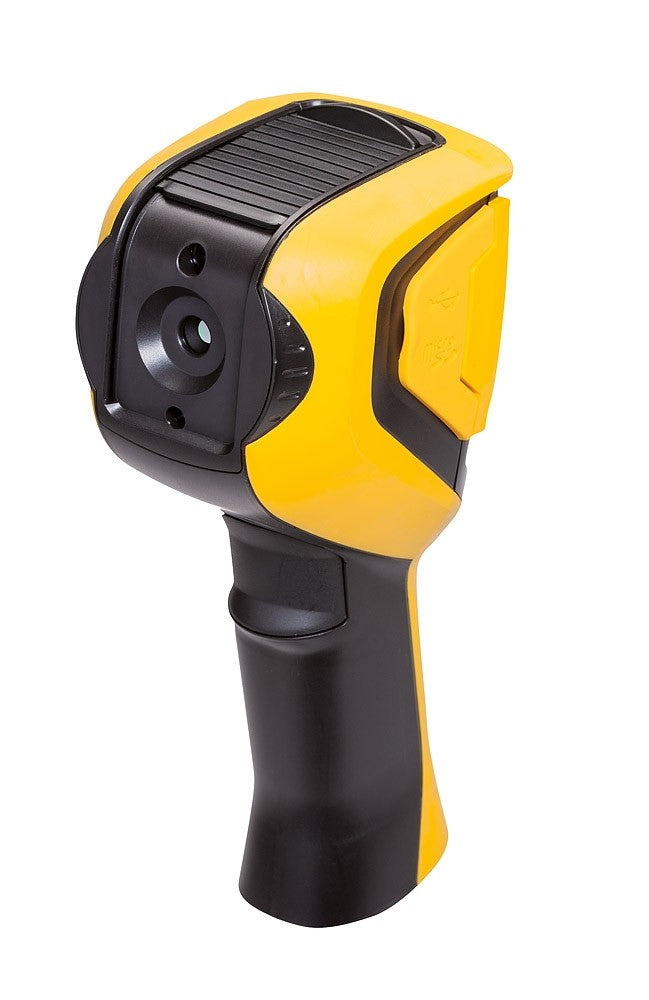

•   le champ de vision (20°x20°) dispose d’un focus free permettant à l’image de rester nette quelle que soit la distance.
•   des aides contextuelles guident l’utilisateur pour limiter les risques d’erreurs.
•   la CA 1950 permet d’enregistrer  directement des commentaires vocaux sur l’image.
•   le volet de protection de l’objectif est intégré dans l’appareil : plus de pertes ou de gênes

Communicante, la caméra CA 1950 récupère via Bluetooth en simultané les mesures nécessaires (courant…) issues de pinces de courant et de multimètres.

Le logiciel
CAmReport, le logiciel pour l’analyse des thermogrammes, permet une analyse fine au moyen de plusieurs outils :

•    curseurs (affichage automatique de la température au point choisi)
•    profil thermique (affichage automatique des températures Min/Max/Moy de la ligne)
•    un carré ou cercle pour une analyse par zone
•    des tableaux de résultats affichent automatiquement et rapidement l’ensemble des informations/outils d’analyse du thermogramme
•    des polygones et polylignes pour analyser plus précisément certaines zones du thermogramme
•    tableau d’émissivité en standard pouvant être enrichi par l’utilisateur

CAmReport permet également la création de rapports automatique selon différents modèles disponibles. Ils sont exportables au format word ou pdf. L’édition et l’archivage sont ainsi simplifiés.

Caractéristiques complémentaires :

•    Détecteur 80 x 80 de type microbolomètre UFPA, 8 ~14 μm
•    IFOV (résolution spatiale) 4,4 mrad
•    Plage de température -20°C à 250°C
•    Mode de visualisation : image thermique, image réelle avec compensation automatique de parallaxe. Fusion d’image disponible via le logiciel PC
•    Outils de mesure : 1 curseur manuel + 1 détection automatique + Min Max sur aire ajustable + Profil température + Isotherme
•    Paramètres réglables : émissivité, température d’environnement, distance, humidité relative
•    Mémoire Sur carte micro SD 2 Go (environ 4000 images) Amovible jusque 32 Go
•    Indice de protection IP 54
•    Masse / Dimensions 700g avec accumulateurs / 225x125x83
