Name: Contrôleurs d'isolement CHAUVIN ARNOUX, CA6522, CA6524, CA6526, CA6532, CA6534, CA6536, CA6505, CA6545, CA6547, CA6549, CA6550, CA6555, CA6541, CA6543
Brand: chauvin arnoux
Price: 21,657.00 MAD

Informations produit

Chauvin Arnoux propose une gamme complète de contrôleurs d'isolement (mégohmmètres) adaptée aussi bien aux installations domestiques qu'aux équipements industriels haute tension.

1. Contrôleurs d'isolement basse tension (jusqu'à 1 kV)

Ces appareils compacts sont destinés aux électriciens pour la maintenance et la mise en service.

Série C.A 652x et C.A 653x : Modèles ergonomiques avec boîtier IP54. Le C.A 6526 se distingue par sa connectivité Bluetooth pour le transfert de données vers PC et sa fonction "Pass/Fail" (indicateur visuel vert/rouge).
Modèles analogiques : Le C.A 6513 reste une référence économique pour les installateurs, permettant des mesures sous 500 V et 1000 V DC.

2. Contrôleurs Haute Tension (5 kV à 15 kV)

Conçus pour les environnements industriels sévères (moteurs de forte puissance, transformateurs), ils offrent des diagnostics avancés.

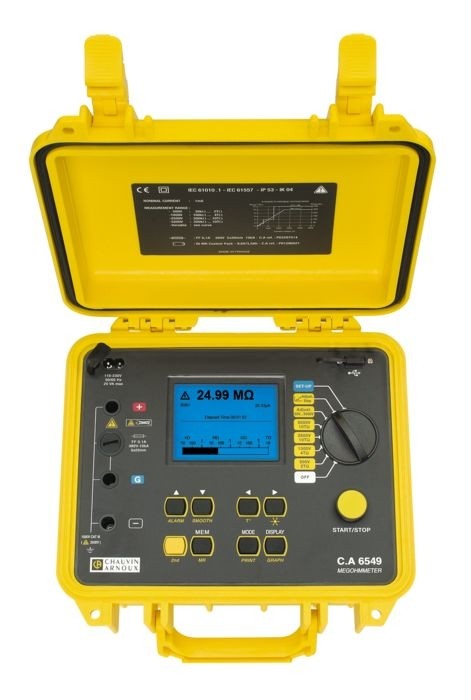

C.A 6549 (5 kV) : Permet une analyse qualitative complète avec affichage graphique des courbes d'isolement directement sur l'écran rétroéclairé.
C.A 6550 (10 kV) et C.A 6555 (15 kV) : Ces modèles haut de gamme mesurent jusqu'à 30 TΩ. Ils intègrent des modes de test avancés : saut de tension, rampe de tension, et calcul automatique des ratios de qualité (DAR, PI, DD).

3. Fonctions clés et Sécurité

Calculs automatiques : Détermination des indices de polarisation (PI) et d'absorption diélectrique (DAR) pour évaluer le vieillissement de l'isolant.
Sécurité maximale : Conformité aux normes IEC 61010 jusqu'à 1000V CAT IV, garantissant la protection de l'utilisateur lors de mesures sur des réseaux à forte énergie.
Gestion des données : Utilisation du logiciel DataView pour générer des rapports de test professionnels à partir des mesures enregistrées (jusqu'à 80 000 points sur les modèles HT).

*******************************************

Voici un tableau comparatif des contrôleurs d'isolement (mégohmmètres) de Chauvin Arnoux, séparés en deux sections pour une meilleure lisibilité : les modèles basse tension (jusqu'à 1 kV) et les modèles haute tension (5 kV à 15 kV).

1. Modèles Basse Tension (jusqu'à 1 kV)

Ces appareils sont compacts, légers (env. 850g), et adaptés à la maintenance industrielle, aux télécommunications et à l'électronique, avec une sécurité 600V CAT IV.

Modèle	Tensions d'essai fixes	Gamme max. d'isolement	Ratios Qualité (PI/DAR)	Mémoire / Com.	Spécificités

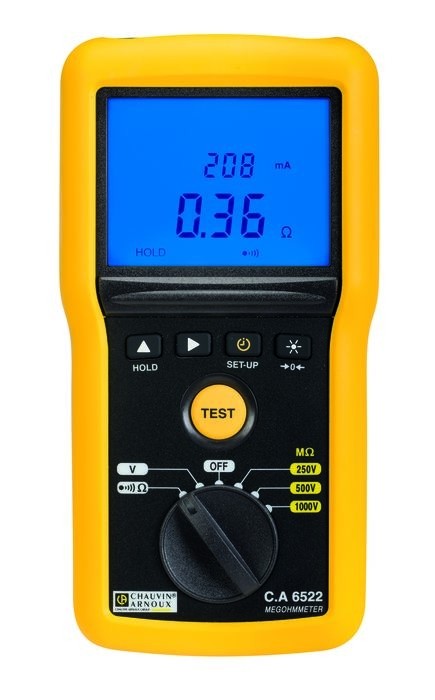

C.A 6522	250, 500, 1000 V	40 GΩ	Non	Non	Simple, fonctions de base

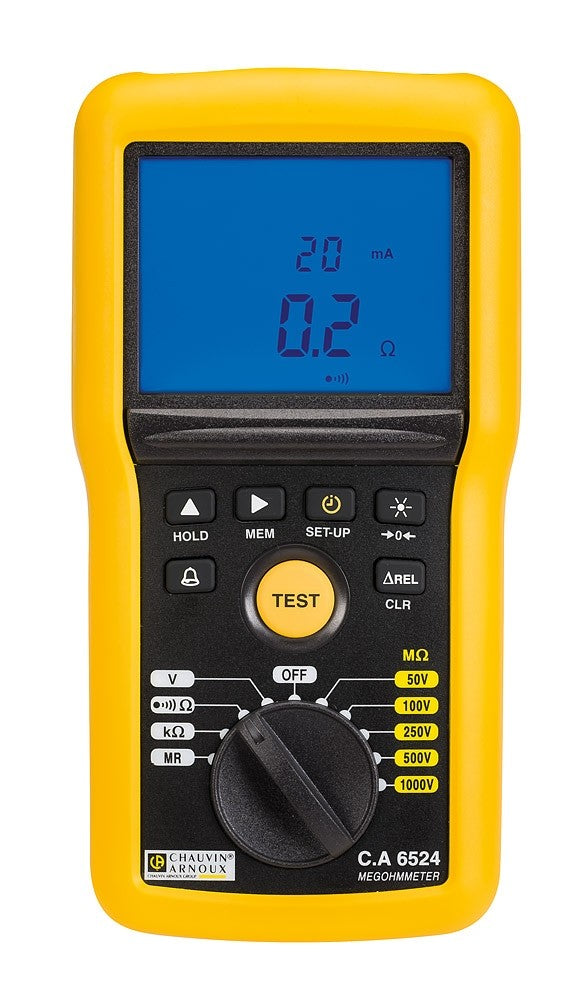

C.A 6524	50, 100, 250, 500, 1000 V	200 GΩ	Oui	Non	Polyvalent, mesures V, F, R

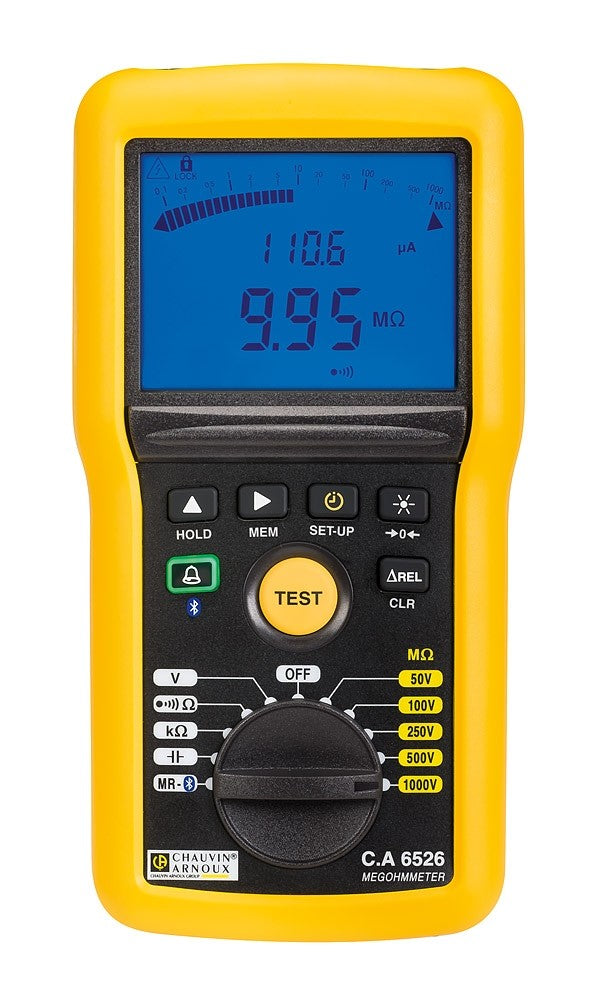

C.A 6526	50, 100, 250, 500, 1000 V	200 GΩ	Oui, plus modes Timer/Lock	Oui (1300 mesures) / Bluetooth	Indicateur "Pass/Fail" visuel, sonde déportée incluse

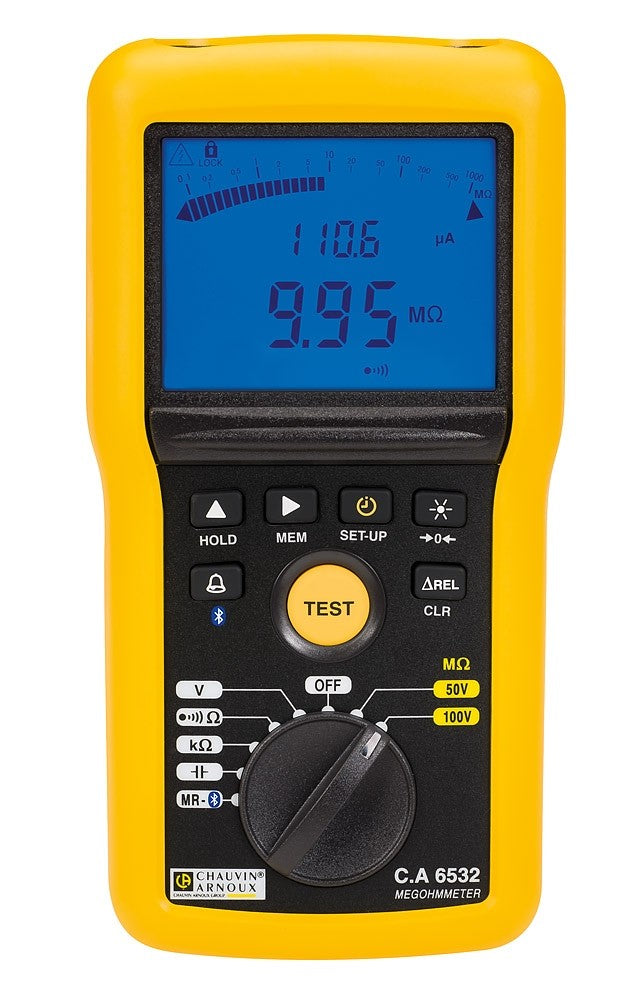

C.A 6532	50, 100 V (fixes)	20 GΩ	Non	Oui / Bluetooth	Spécial Télécoms : mesure de capacité, courant de fuite, longueur de câble

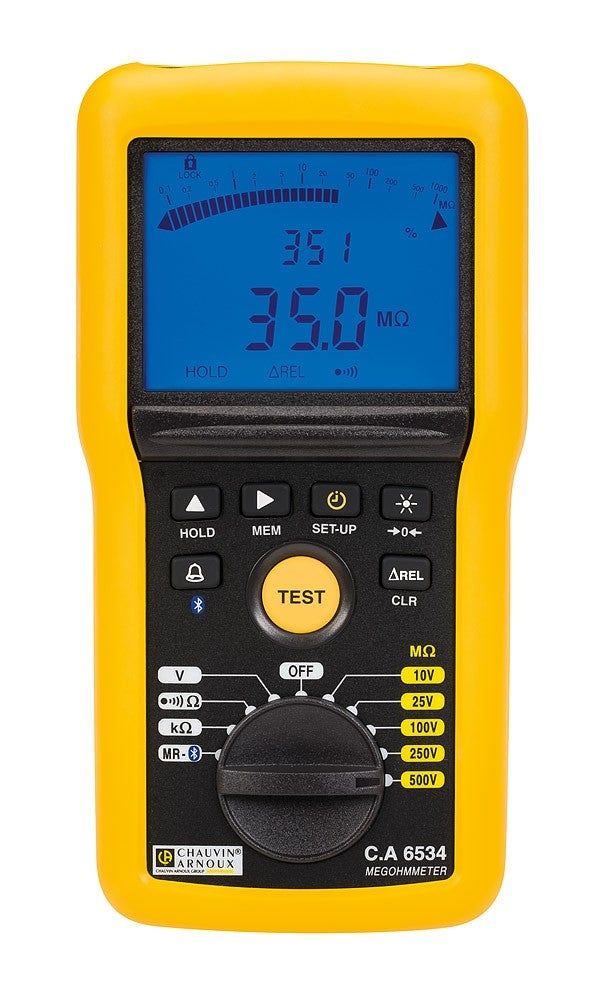

C.A 6534	10, 25, 100, 250, 500 V (fixes)	50 GΩ	Non	Oui / Bluetooth	Spécial Électronique/ESD : tensions dès 10 V

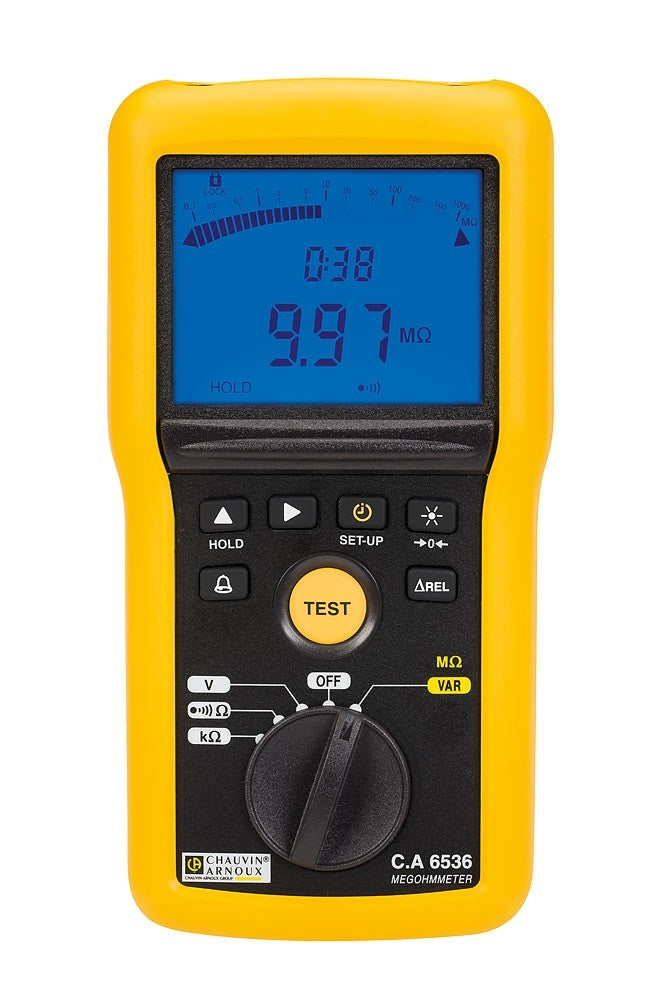

C.A 6536	10 à 100 V (variable par pas de 1 V)	20 GΩ	Non	Non	Spécial Applications (avionique, spatial) nécessitant une tension très précise

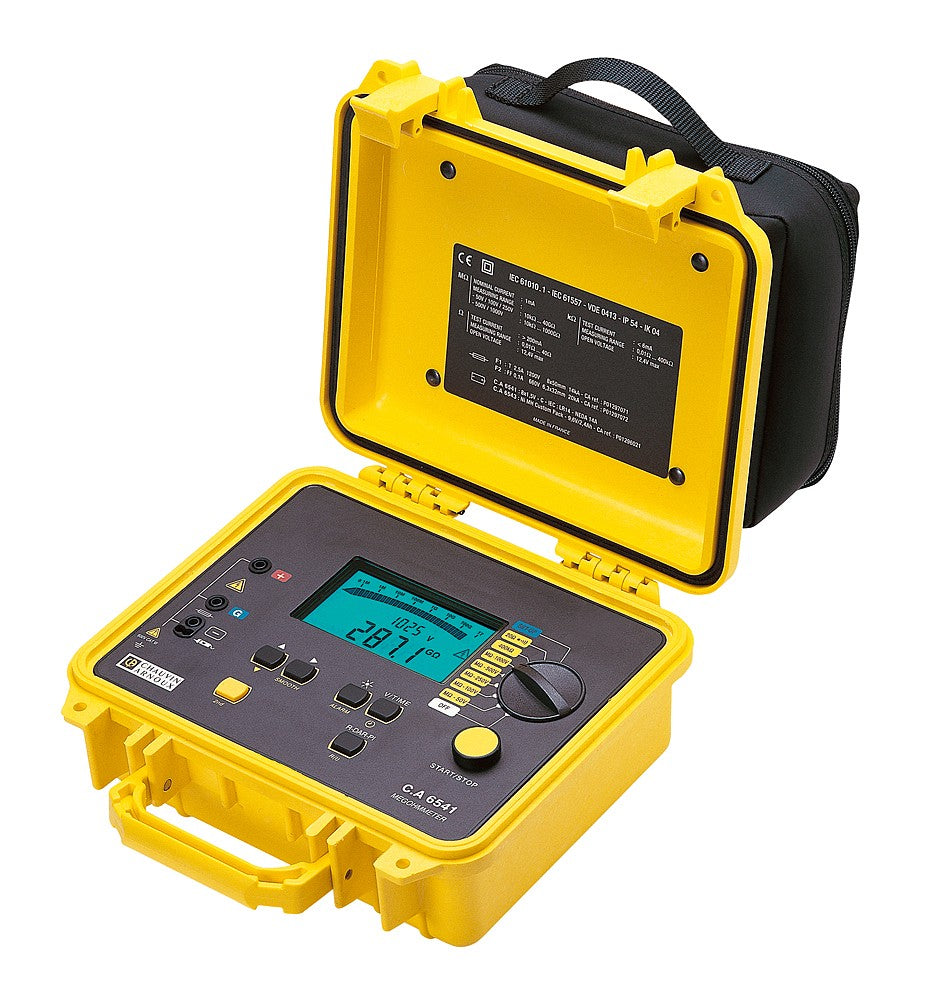

C.A 6541	50, 100, 250, 500, 1000 V	4 TΩ	Oui (PI/DAR/DD)	Non	Version robuste pour chantier, haute précision, écran numérique + bargraphe

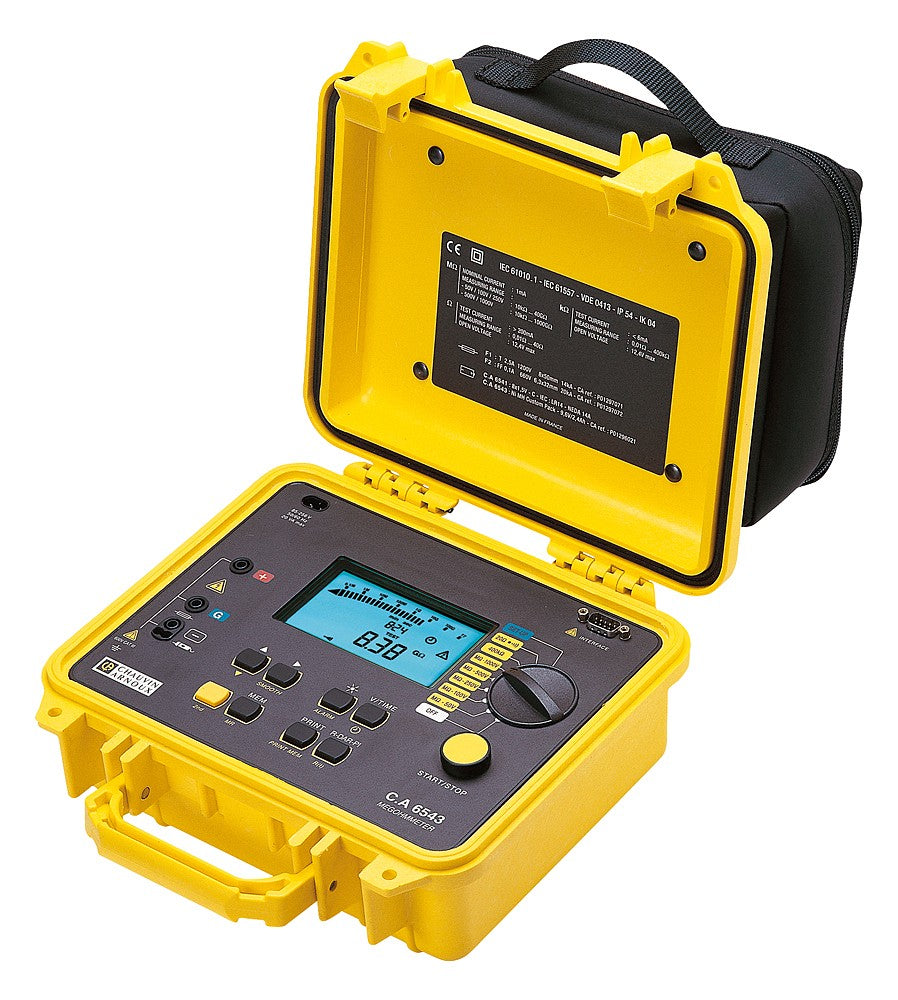

C.A 6543	50, 100, 250, 500, 1000 V	4 TΩ	Oui (PI/DAR/DD)	Oui / Série RS232	Idem C.A 6541 avec mémoire et communication PC

2. Modèles Haute Tension (5 kV à 15 kV)

Ces mégohmmètres experts sont conçus pour les diagnostics avancés sur transformateurs, moteurs et câbles, avec une sécurité élevée (CAT IV ou CAT III selon le modèle/tension).

Modèle	Tensions d'essai max.	Résistance max.	Analyse Qualité	Affichage Graphique R(t)	Communication

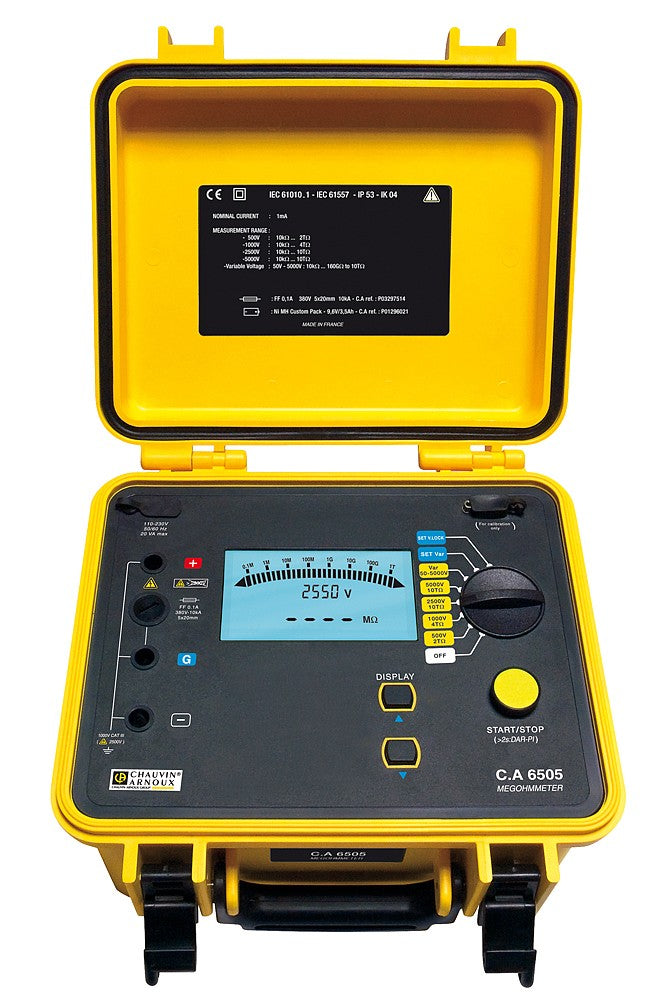

C.A 6505	5 000 V	10 TΩ	DAR/PI seulement	Non	Non

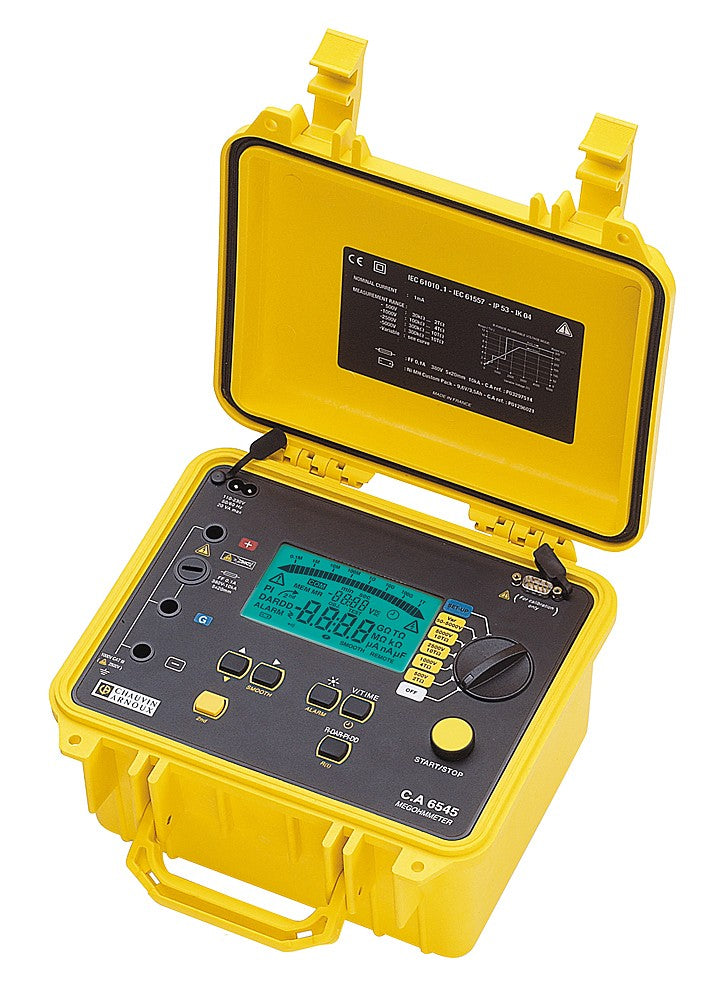

C.A 6545	5 100 V	10 TΩ	DAR/PI/DD, lissage	Non	Non

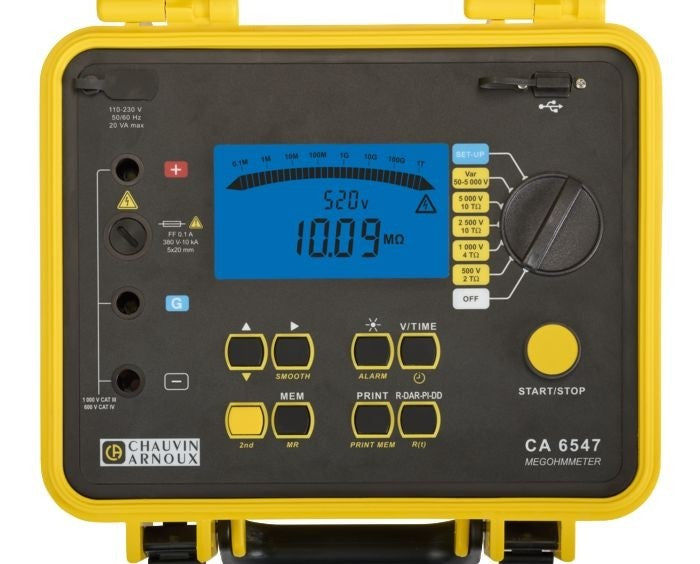

C.A 6547	5 100 V	10 TΩ	DAR/PI/DD, lissage	Non	Oui (RS232/USB)
C.A 6549	5 100 V	10 TΩ	DAR/PI/DD, Modes Pas/Rampe	Oui, courbes R(t) à l'écran	Oui (RS232/USB)

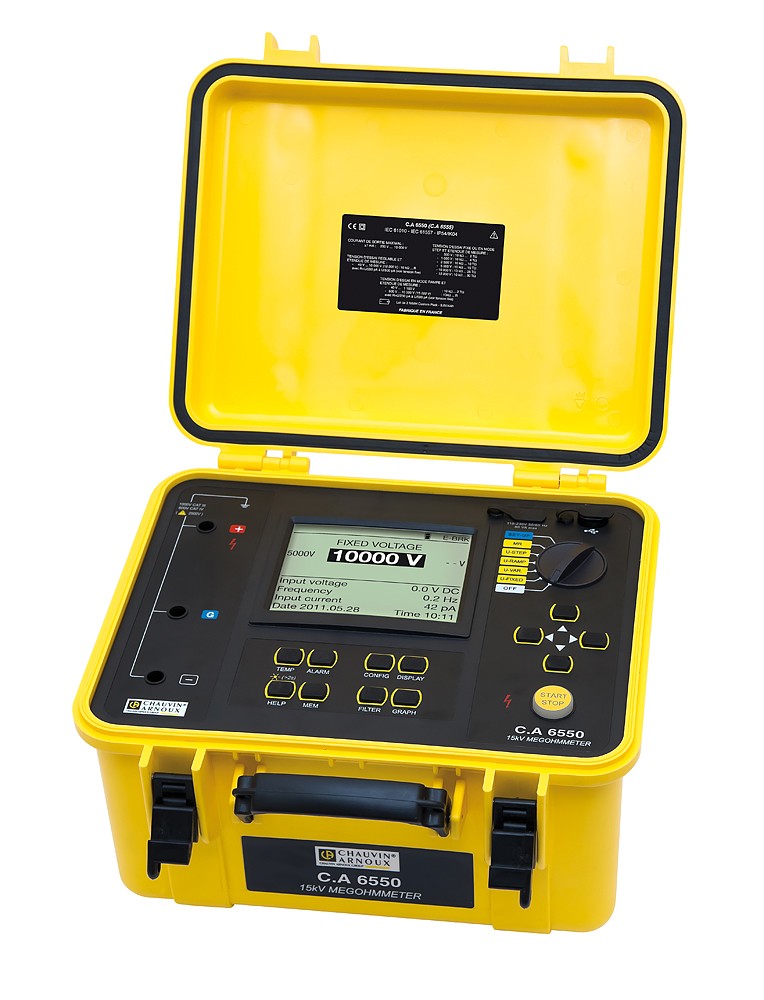

C.A 6550	10 000 V	25 TΩ	Expert : Modes Rampe/Pas, Brûlage	Oui, grand écran graphique	Oui (USB)

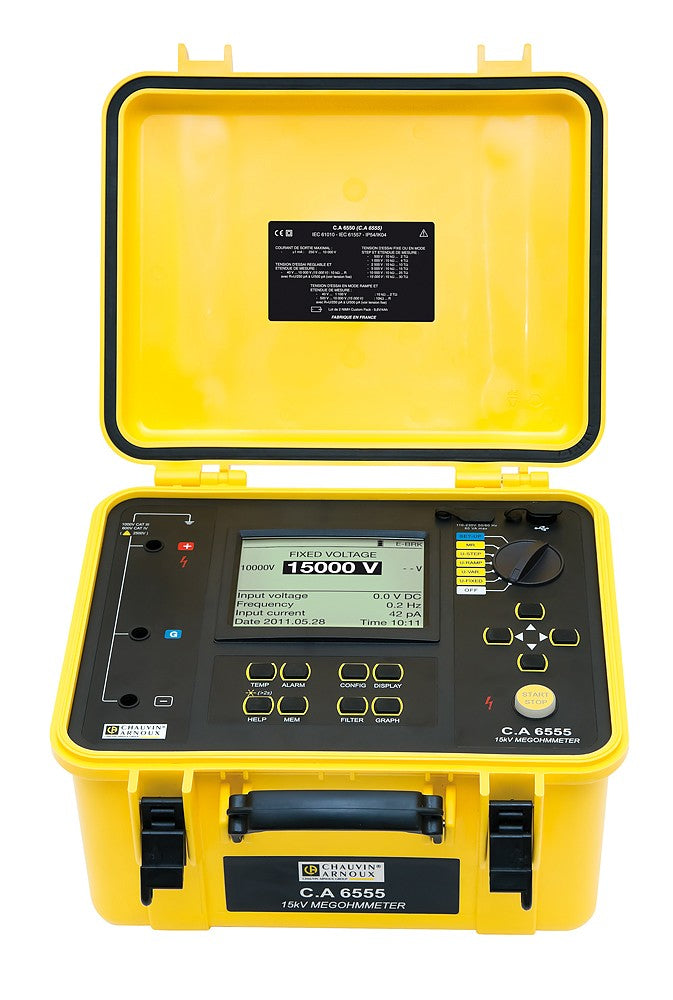

C.A 6555	15 000 V	30 TΩ	Expert : Modes Rampe/Pas, Brûlage	Oui, grand écran graphique

Points à retenir pour votre choix :

Analyse qualitative : Tous les modèles (sauf le 6505) calculent automatiquement le DAR (Ratio d'Absorption Diélectrique), le PI (Indice de Polarisation) et le DD (Décharge Diélectrique) pour évaluer l'état réel de l'isolant.
Maintenance préventive : Privilégiez les modèles avec mémoire (C.A 6547, 6549, 6550) pour suivre l'évolution de l'isolement dans le temps via le logiciel DataView.
Visualisation terrain : Le C.A 6549 et les séries 6550/6555 sont les seuls à permettre l'affichage de la courbe 𝑅(𝑡) directement sur l'écran sans ordinateur.
