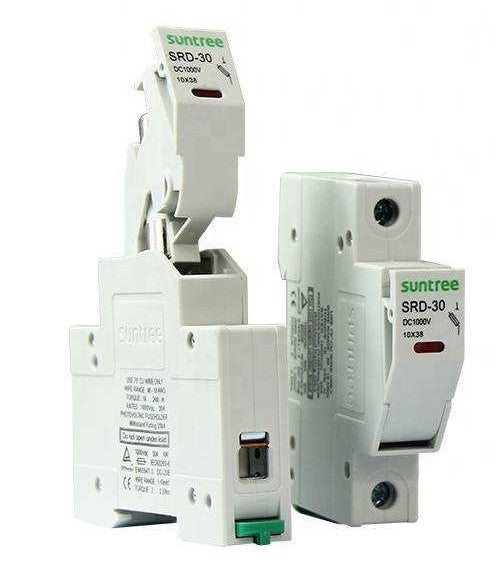

Une gamme de cartouches fusibles 10x38mm spécialement conçue pour la protection des strings photovoltaïques. Ces fusibles sont capables d'interrompre les faibles surintensités associées à des réseaux photovoltaïques en défaut (courant inverse, défaut multi-réseaux).
| Fusible dédié PV série SGR | |||||||||||
| Spécifique PVDC (LEC 66143-1/EN 61643-11) | |||||||||||
| Pôle | IP | ||||||||||
| Paramètre électrique | |||||||||||
| Tension nominale Ue(VDC) | 1000 | ||||||||||
| Courant nominal In(A) | 1,2,3,4,5,6,8,10,12,15,20 | ||||||||||
| Plus grande capacité de blocage (KA) | 33 | ||||||||||
| La consommation d'énergie la plus élevée (W) | 3.5 | ||||||||||
| Connexion et installation | |||||||||||
| Connexion(mm2) | 2.5~10 | ||||||||||
| Température de fonctionnement(℃) | -30～+70 | ||||||||||
| Résistance et chaud humide | Classe 2 | ||||||||||
| Altitude(m) | ≤2000 | ||||||||||
| Humidité relative | ≤95% | ||||||||||
| Classe/diplôme de rotation | IP20 | ||||||||||
| Lotion | 3 | ||||||||||
| Environnement d'installation | Pas de choc ni de vibration nbvious | ||||||||||
| Classe d'installation | ClasseⅡ | ||||||||||
| Type d'installation | rail DIN | ||||||||||
| Taille/dimension(mm) | |||||||||||
| (L×H×L) | O | 18 | |||||||||
| H | 89 | ||||||||||
| L | 90 | ||||||||||
| Taille du fusible | 10×38 | ||||||||||
| Poids (kg) | 0,07 | ||||||||||
