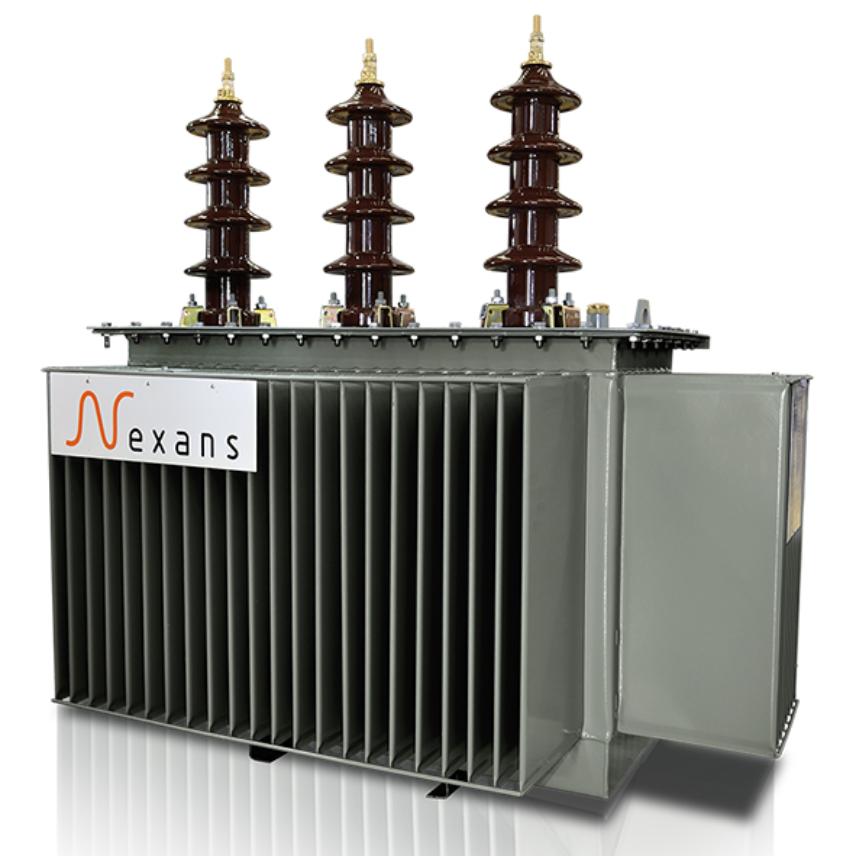

Transformateurs de distribution à huile -sur poteau-

NOVARE Poteau de NEXANS

Les transformateurs haut de poteau (type H61) de la gamme Novare sont destinés aux réseaux de distribution aérienne en milieu rural et périurbain. Grâce à un procédé de traitement de surfaces et de peinture entièrement revu, la gamme Novare Poteau se caractérise par une forte tenue aux agressions atmosphériques et aux contraintes d’environnement (Fort taux d’humidité et brouillard salin).

gérer votre distribution d'énergie avec nos transformateurs à huile sur poteau type H61. Fiables, robustes et performants, ils offrent une solution énergétique efficace pour vos installations. Ne perdez plus de temps et choisissez la qualité pour garantir une distribution continue d'électricité.

• Normes internationales IEC 60076
• D60-P60 ONEE

les transformateur sur poteau sont constitués généralement de  :

Equipements de base :

• 3 traversées porcelaine HTA,
• 4 traversées porcelaine BT,
• Commutateur hors tension,
• Soupape de suppression
• Orifice de remplissage,
• Crochet normalisé sur face arrière,
• Anneaux de levage,
• Support équerre soudée sur fond de cuve,
• 2 prises de mise à la terre,
• Plaque signalétique, plomb de garantie.
• couleur de la cuve RAL 7033 : Gris Ciment

puissances :
50 – 100 – 160 KVA

Description :
Transformateur hermétique immergé dans l’huile
Remplissage intégral HGL
Refroidissement naturel type ONAN
Installation extérieure

Tensions :
HTA : 20 - 22 KV (Niveau d’isolement : 24 – 36 KV)
BT : 400 – 410 V
Autres tensions spécifiques peuvent être réalisées à la demande.

Réglage hors tension :
Commutateurs à 3 positions sur enroulements HTA : ±5 %
Autres réglages peuvent être fournis à la demande.
