Comparatif entre les Micros-onduleurs et les Onduleurs conventionnels

Comparatif entre les Micros-onduleurs et les Onduleurs conventionnels

Au Maroc, les installations solaires poussent sur les toits comme des champignons, nous constatons principalement une orientation technologique vers des onduleurs strings ( dits conventionnels) à l'instar de Huawei , SMA, Fronuis, Solax ... Toutefois, une grande utilisation  aux pays occidentaux des micro-onduleurs type Enphasé ou autres marques. Mister-Elec vous fera plonger dans cet article dans un comparatif des différentes technologies utilisés par les professionnels du métier.
  • Qu’est-ce qu’un onduleur conventionnel ?

C’est un appareil servant à convertir le courant continu en courant alternatif utilisable dans une habitation. Tous les panneaux solaires posés en toiture sont raccordés à un seul onduleur situé dans le local technique. Dans les grandes installations plusieurs onduleurs peuvent être installés.

                                              Onduleur conventionnel

                                                  Onduleur Conventionnel



  • Qu’est-ce qu’un micro-onduleur ?
C’est une version miniature d’un onduleur : il a le même rôle sauf que chaque panneau solaire installé est équipé avec son propre micro-onduleur. Il y a donc autant de micro-onduleurs que de panneaux solaires. Certains peuvent « gérer » 2 voire 4 panneaux de manière indépendante (1 boitier pour 2 ou 4 capteurs). Un système de micro-onduleurs comporte trois composants :



Les micro-onduleurs sont installés sous chaque module photovoltaïque et convertissent la tension CC en une tension CA
La passerelle de communication Enphase Envoy™ envoie les informations sur les performances à Enlighten via Internet
Le logiciel Enphase Enlighten vous permet de surveiller en ligne les performances de votre système et fournit des outils de diagnostic à votre installateur de système photovoltaïque
  • Avantages / Inconvénients

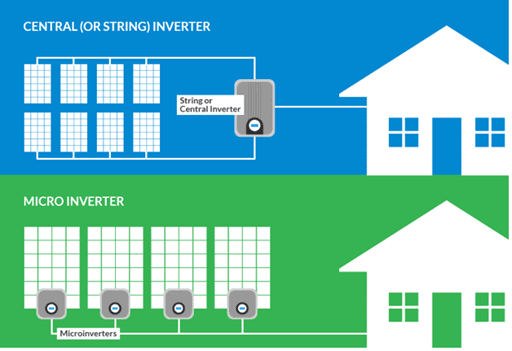

Les micro-onduleurs  (Fig.1) présentent plusieurs avantages par rapport aux onduleurs conventionnels (Fig.2). Le principal avantage est qu'ils isolent électriquement les panneaux les uns des autres, donc de petites quantités d'ombrage, débris ou lignes de neige sur n'importe quel module solaire, ou même une panne complète de module, ne réduisez pas de manière disproportionnée la sortie de l'ensemble du générateur. Chaque micro-onduleur récolte une puissance optimale en exécutant suivi du point de puissance maximale (MPPT) pour son module connecté contrairement aux onduleurs conventionnels ou un seul onduleur est connecté à plusieurs panneaux solaires. De plus, un seul modèle des micros onduleurs peut être utilisé avec une grande variété de panneaux, de nouveaux panneaux peuvent être ajoutés à un tableau à tout moment et ne doivent pas nécessairement avoir les mêmes caractéristiques que les panneaux existants alors que dans une installation avec un onduleur conventionnels il faut avoir les mêmes panneaux photovoltaïques.

                                         Figure 1 : Micro-onduleurs                    Figure 2 : Onduleurs conventionnels





Onduleur classique

Micro - onduleur

         Avantages

- Peu importe le nombre de panneaux installés, vous n’aurez besoin que d’un seul onduleur pour convertir votre production.

- Le coût de mise en place est faible.



-  La production garantie et optimisée pour chaque panneau.

- Faire grandir et évolué votre installation plus simplement. Plus besoin de redimensionner l’ensemble,  vous pouvez rajoutez des panneaux quand vous le voulez.

- La surveillance et la maintenance sont également plus faciles.



      Inconvénients



- L’onduleur conventionnel ne produit pas moins, mais en cas de défaillance d’un panneau, c’est toute la chaîne de panneaux qui en pâtit.

- Lorsqu’un panneau sur une chaîne est ombré, la sortie de la chaîne de panneaux entière est réduite à la sortie du panneau produisant le plus bas.

- C’est le prix, car on multiplie les micro-onduleurs par rapport au nombre des panneaux photovoltaïques à installer.





  • Conclusion

La différence principale se situe dans le nombre de chacun de ces systèmes qui influe donc sur le prix total de l'installation photovoltaïque. Il ne vous faudra qu'un seul onduleur conventionnel mais en cas de problème sur un panneau, toute la chaîne de production en pâtie. Tandis qu'il y aura un micro-onduleur pour deux panneaux, ce qui revient plus cher mais permet d'assurer une production électrique même si un panneau est situé à l'ombre à certains moments.

En résumé, vous payerez moins cher votre installation. Mais si l’un des panneaux se trouve endommagé ou partiellement ombré. C’est la totalité de votre installation qui en pâtira, et cela jusqu’à une perte de 90% de production.
