Débogage en temps réel avec OpenPLC

Le débogage est une étape cruciale dans le développement d'applications industrielles et d'automatisation. Cela permet de tester et de vérifier que le programme fonctionne comme prévu, tout en détectant et en résolvant rapidement les erreurs. Dans cet article, nous allons explorer le débogage en temps réel avec OpenPLC, une plateforme puissante et open-source qui facilite le développement et la gestion de contrôleurs logiques programmables (PLC) pour des systèmes industriels.

Qu'est-ce qu'OpenPLC ?

OpenPLC est une plateforme open-source de développement de PLC (Automates Programmables Industriels) qui permet de programmer des systèmes de contrôle industriel en utilisant des langages standard comme Ladder Logic, Structured Text, Function Block Diagram, et d'autres. OpenPLC est basé sur le standard IEC 61131-3, qui définit les normes pour les langages de programmation des PLC.

L'un des avantages majeurs d'OpenPLC est qu'il permet de transformer des plateformes courantes comme des ordinateurs, des cartes Raspberry Pi, et des microcontrôleurs en véritables PLC, tout en conservant une grande flexibilité et des coûts réduits.

Pourquoi le débogage en temps réel est-il important ?

Le débogage en temps réel est essentiel dans l'automatisation industrielle car il permet de :

• Identifier rapidement les erreurs dans le programme sans interrompre le fonctionnement du système.

• Observer les comportements du système en fonctionnement pour s'assurer que toutes les conditions sont remplies et que les processus se déroulent correctement.

• Optimiser les performances en ajustant les paramètres ou en modifiant le code sans avoir à redémarrer le système à chaque modification.

Dans un environnement industriel, où la sécurité, la fiabilité, et l'efficacité sont essentielles, le débogage en temps réel permet de résoudre les problèmes de manière proactive, garantissant ainsi un fonctionnement fluide des équipements.

Préparer OpenPLC pour le débogage en temps réel

Avant de pouvoir effectuer un débogage en temps réel avec OpenPLC, vous devez avoir un projet OpenPLC opérationnel et une configuration appropriée. Voici les étapes pour démarrer.

1. Installer OpenPLC

L'installation d'OpenPLC dépend du matériel que vous utilisez. Si vous utilisez un Raspberry Pi, un Arduino, ou un autre contrôleur, vous pouvez installer OpenPLC sur ces plateformes. Les étapes générales d'installation sont disponibles dans la documentation officielle d'OpenPLC. Vous aurez besoin d'installer le logiciel de développement OpenPLC Editor et de configurer le firmware correspondant à votre matériel.

2. Configurer la connexion en temps réel

Pour réaliser un débogage en temps réel, vous devez configurer une connexion entre le contrôleur OpenPLC (par exemple, un Raspberry Pi) et un logiciel de supervision, comme OpenPLC Runtime. Ce dernier permet de transférer le programme à exécuter sur le PLC et de visualiser en temps réel les entrées et sorties (E/S), ainsi que de modifier les paramètres.

Vous devez également activer le mode débogage dans votre environnement OpenPLC, ce qui vous permettra de visualiser les variables internes, les états des blocs de logique, et d'autres informations critiques en temps réel.

3. Choisir un environnement de programmation compatible

OpenPLC permet de programmer en utilisant plusieurs langages standards, comme le Ladder Logic (LD), Structured Text (ST), et Function Block Diagram (FBD). Vous pouvez choisir le langage qui vous convient le mieux selon la complexité de votre application et vos préférences personnelles.

Dans le cadre du débogage en temps réel, il est essentiel d’utiliser un environnement de développement comme OpenPLC Editor, qui permet de compiler et de télécharger facilement votre programme sur le contrôleur. Une fois téléchargé, vous pourrez observer l'exécution du programme et effectuer des ajustements.

Exécution du débogage en temps réel avec OpenPLC

Une fois votre projet OpenPLC en place, vous pouvez commencer le débogage en temps réel. Voici comment procéder :

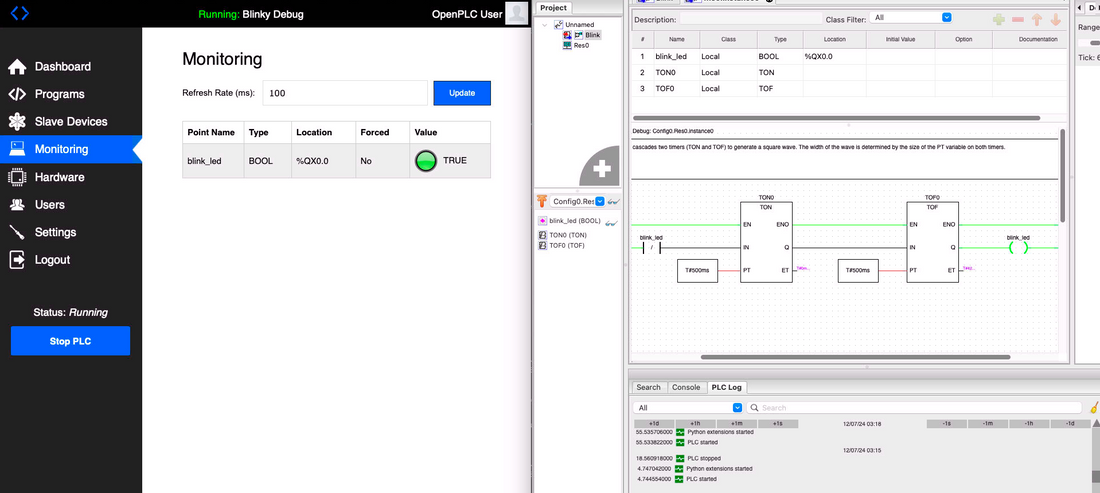

1. Surveiller les E/S en temps réel

Les E/S du PLC (entrées et sorties) sont essentielles pour observer le comportement du système. Le débogage en temps réel vous permet de visualiser les valeurs des E/S en temps réel. Cela est particulièrement utile pour tester si les capteurs et actionneurs fonctionnent correctement.

Par exemple, si vous avez un système où une entrée doit activer une sortie (par exemple, un bouton qui active un moteur), vous pouvez observer si l’entrée est correctement lue et si la sortie est correctement actionnée.

2. Modifier les valeurs à la volée

OpenPLC permet de modifier les valeurs des variables en temps réel. Par exemple, vous pouvez changer des paramètres comme les seuils de température, la vitesse du moteur, ou d'autres variables critiques sans arrêter le programme en cours d'exécution. Cela vous permet de tester différentes configurations et d’ajuster les paramètres sans perturber le fonctionnement global du système.

3. Utiliser le journal de débogage (Debug Log)

Le journal de débogage est une fonctionnalité très utile pour suivre l’exécution du programme. Il vous permet de voir une trace détaillée des actions effectuées par le PLC en temps réel. Cela peut inclure :

• Les changements d'état des entrées et sorties.

• Les valeurs des variables internes.

• Les erreurs ou alertes générées par le système.

Cela vous permet de diagnostiquer rapidement les problèmes, de comprendre pourquoi un certain comportement s’est produit, et d'apporter les corrections nécessaires.

4. Analyser les erreurs et les corriger

Lorsque vous effectuez un débogage en temps réel, vous pouvez observer des erreurs ou des comportements inattendus, comme une entrée qui n'est pas lue correctement ou une sortie qui ne réagit pas comme prévu. En analysant les logs et en surveillant les valeurs des variables, vous pouvez localiser les erreurs et les corriger directement dans votre programme sans avoir à arrêter l'exécution.

Avantages du débogage en temps réel avec OpenPLC

Le débogage en temps réel avec OpenPLC présente plusieurs avantages clés pour les applications industrielles :

1. Résolution rapide des problèmes : Vous pouvez détecter les erreurs immédiatement et apporter des corrections sans avoir à redémarrer le système.

2. Réduction des arrêts de production : En effectuant un débogage en temps réel, vous pouvez minimiser les temps d'arrêt, ce qui est essentiel dans les environnements industriels où chaque minute compte.

3. Tests améliorés : Le débogage en temps réel vous permet de tester les comportements du système dans des conditions réelles, en prenant en compte tous les aspects de l'exécution.

4. Flexibilité et adaptabilité : Vous pouvez ajuster le programme en temps réel, tester différentes configurations et observer les résultats instantanément.

5. Optimisation des performances : Le débogage en temps réel permet d'identifier et de résoudre rapidement les problèmes de performance, comme des blocages ou des retards dans l'exécution des processus.

Conclusion

Le débogage en temps réel avec OpenPLC est une technique puissante et essentielle pour le développement d'applications d'automatisation industrielle. Il permet de détecter rapidement les erreurs, de tester les comportements du système en fonctionnement, et d’apporter des corrections sans perturber le processus global. Grâce à la flexibilité d'OpenPLC et à ses outils de débogage en temps réel, les ingénieurs et les développeurs peuvent créer des systèmes industriels plus fiables, plus efficaces et plus faciles à gérer.

Points Clés :

• OpenPLC est une plateforme open-source permettant de programmer des PLC avec des langages standard comme Ladder Logic et Structured Text.

• Le débogage en temps réel permet de surveiller, ajuster et corriger les programmes PLC sans interrompre leur exécution.

• Les avantages du débogage en temps réel incluent la résolution rapide des problèmes, la réduction des arrêts de production, et l’optimisation des performances.
