Comment interagir avec les entrées et sorties d'un panneau TouchBerry

Le TouchBerry Panel est une solution idéale pour des applications d’automatisation industrielle, combinant à la fois la puissance d'un Raspberry Pi et l’interactivité d’un écran tactile. Cet article va vous montrer comment interagir avec les entrées et sorties (E/S) d'un panneau TouchBerry, un produit de Industrial Shields, pour intégrer facilement des commandes et des retours dans vos projets d’automatisation.

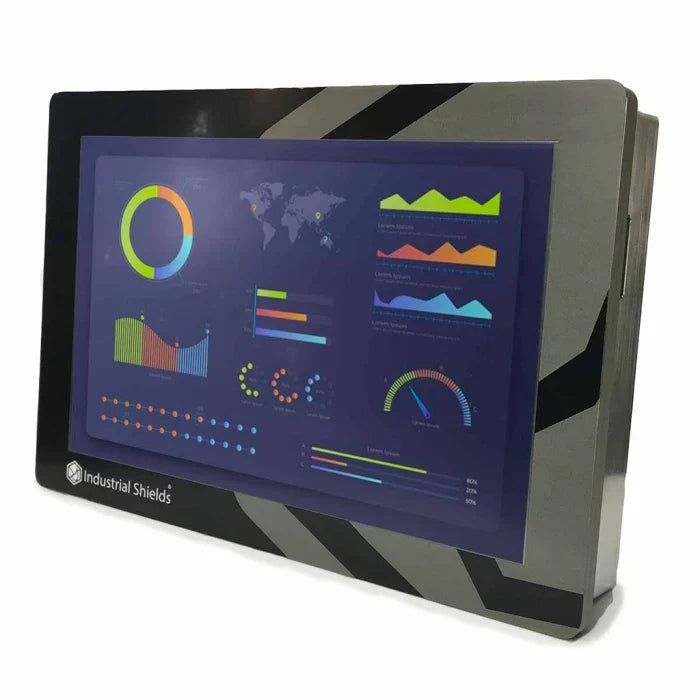

Présentation du TouchBerry Panel

Le TouchBerry Panel est un panneau avec un écran tactile intégré qui permet d’utiliser un Raspberry Pi pour des applications industrielles. Ce dispositif peut gérer des interfaces utilisateur graphiques tout en offrant une plateforme robuste pour les applications d'automatisation. Grâce à sa compatibilité avec Open Source, il est très flexible et facilement personnalisable.

Ce panneau tactile est utilisé pour des projets d’automatisation industrielle, comme la commande de machines, le suivi des processus industriels, ou encore le contrôle des environnements de production en temps réel.

Pourquoi utiliser le TouchBerry Panel ?

Les panneaux TouchBerry sont utilisés pour créer des interfaces utilisateur (UI) faciles à utiliser dans des environnements industriels. Grâce à la possibilité d'utiliser un Raspberry Pi, ce dispositif permet d'ajouter facilement des entrées et des sorties (E/S) à votre système. Cela signifie que vous pouvez contrôler vos machines ou recevoir des informations de retour en temps réel directement depuis l'interface du panneau tactile.

Les entrées et sorties sont des composants essentiels pour l'automatisation, permettant de capter des données (entrées) comme la température, la pression, ou l’état d’une machine, et d’envoyer des signaux de commande (sorties) à d’autres équipements, comme des moteurs, des électrovannes, ou des capteurs.

Les Entrées et Sorties (E/S) du TouchBerry Panel

Le panneau TouchBerry dispose de plusieurs entrées et sorties physiques que vous pouvez connecter à différents appareils industriels. Ces E/S sont connectées directement à un Raspberry Pi via le GPIO (General Purpose Input Output), ce qui permet de communiquer avec des capteurs, des actionneurs ou d'autres appareils via des signaux numériques ou analogiques.

Entrées :

Les entrées permettent au TouchBerry Panel de recevoir des données provenant de l’extérieur, comme des capteurs de température, des détecteurs de niveau, etc. Ces signaux peuvent être numériques (ON/OFF) ou analogiques (mesures continues, comme la température).

Sorties :

Les sorties permettent au panneau d'envoyer des commandes aux appareils externes. Par exemple, si un capteur détecte une condition particulière (comme une température trop élevée), une sortie pourrait être utilisée pour actionner un ventilateur ou un système de refroidissement.

Configurer et interagir avec les E/S du TouchBerry Panel

1. Connexion physique des E/S :
   Le TouchBerry Panel est conçu pour être facilement connecté à des dispositifs via le GPIO du Raspberry Pi. Les entrées et sorties sont généralement reliées à des broches du GPIO, permettant une communication bidirectionnelle.

2. Utilisation de logiciels :
   Vous pouvez interagir avec les E/S du TouchBerry Panel en utilisant des logiciels et des scripts Python. Voici quelques étapes de base pour configurer les E/S avec Python :

   • Configurer les broches GPIO : Définissez si une broche doit être utilisée comme entrée ou sortie en utilisant une bibliothèque Python comme RPi.GPIO.

   • Lire les entrées : Utilisez les fonctions de la bibliothèque pour lire l’état des capteurs ou des boutons connectés aux entrées.

   • Contrôler les sorties : Vous pouvez envoyer un signal aux sorties pour allumer un dispositif comme un moteur ou une lampe en utilisant la même bibliothèque Python.

   Exemple de script Python pour lire une entrée et contrôler une sortie :




   import RPi.GPIO as GPIO import time # Initialisation de la configuration des broches GPIO GPIO.setmode(GPIO.BCM) GPIO.setup(17, GPIO.IN) # Entrée (par exemple un bouton) GPIO.setup(18, GPIO.OUT) # Sortie (par exemple une LED) try: while True: if GPIO.input(17): # Si l'entrée (le bouton) est activée GPIO.output(18, GPIO.HIGH) # Allumer la sortie (LED) else: GPIO.output(18, GPIO.LOW) # Éteindre la sortie (LED) time.sleep(0.1) except KeyboardInterrupt: GPIO.cleanup()

   Ce script permet de lire l’état d’un bouton connecté à l’entrée GPIO17 et de contrôler une LED via la sortie GPIO18. Si le bouton est enfoncé, la LED s’allume.

3. Interface tactile :
   Une fois les E/S configurées, vous pouvez créer des interfaces graphiques pour interagir avec les entrées et sorties directement depuis l'écran tactile. Utilisez des bibliothèques comme Tkinter ou PyQt pour créer une interface conviviale. Vous pouvez afficher des informations sur l’état des capteurs, et ajouter des boutons pour contrôler des actionneurs comme des moteurs ou des alarmes.

Exemple d’application : Automatisation d’un système de contrôle de température

Imaginons que vous ayez un système où vous surveillez la température d’un four industriel avec un capteur. Le TouchBerry Panel peut afficher la température en temps réel et permettre à l’opérateur de régler la température souhaitée via un bouton tactile.

• Entrée : Un capteur de température fournit des valeurs analogiques (par exemple, de 0 à 100°C) au Raspberry Pi.

• Sortie : Un relais ou un thermostat est utilisé pour contrôler l’alimentation du four en fonction de la température mesurée.

En utilisant le TouchBerry Panel et un script Python, vous pouvez non seulement afficher la température actuelle, mais aussi ajuster les paramètres du four en temps réel.

Conclusion

Le TouchBerry Panel, en combinaison avec un Raspberry Pi, offre une solution idéale pour créer des systèmes d'automatisation industrielle. Grâce à sa flexibilité, vous pouvez facilement interagir avec des capteurs et actionneurs via les entrées et sorties. Ce panneau tactile permet une interaction simple et efficace avec votre système, tout en étant très modulable et facile à personnaliser pour des projets industriels spécifiques.

Points Clés :

• Entrées et Sorties (E/S) : Le TouchBerry Panel interagit avec des capteurs et des actionneurs via le GPIO du Raspberry Pi.

• Logiciels Python : Vous pouvez utiliser Python pour lire des données des capteurs et contrôler des dispositifs externes.

• Interface tactile : Une interface graphique peut être créée pour contrôler facilement le système via l'écran tactile du TouchBerry Panel.
