LoRa avec Raspberry PLC : Introduction à la communication longue portée

Dans le domaine de l'automatisation industrielle, la communication à longue portée est essentielle pour connecter des appareils sur de grandes distances tout en maintenant une faible consommation d'énergie. Une technologie qui répond à cette exigence est LoRa (Long Range). Dans cet article, nous allons explorer comment utiliser LoRa avec un Raspberry Pi PLC pour créer des solutions de communication sans fil efficaces et adaptées à l’industrie.

Qu'est-ce que LoRa ?

LoRa est une technologie de communication sans fil qui permet de transmettre des données sur de longues distances (jusqu'à 15 km en milieu rural) tout en consommant très peu d'énergie. Elle est utilisée dans de nombreuses applications IoT (Internet des objets) et est particulièrement adaptée aux projets industriels où une communication fiable et peu gourmande en énergie est nécessaire.

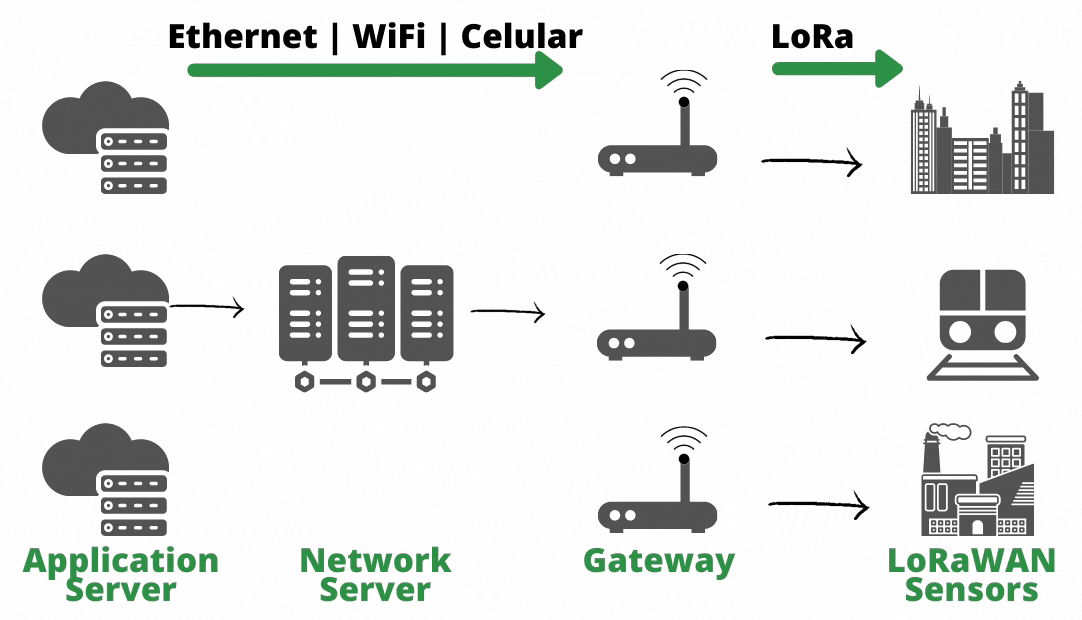

LoRa est souvent utilisée dans les réseaux LoRaWAN (Long Range Wide Area Network), qui permet la communication entre des appareils distants comme des capteurs, des actionneurs ou des dispositifs de contrôle.

Pourquoi utiliser LoRa dans un PLC Raspberry Pi ?

Le Raspberry Pi est une plateforme flexible et bon marché qui permet de créer des solutions d'automatisation personnalisées. En intégrant un PLC (Programmable Logic Controller) avec LoRa, vous pouvez ajouter des capacités de communication longue portée tout en profitant de la puissance de traitement du Raspberry Pi.

L'association de LoRa avec un Raspberry Pi PLC permet de :

• Connecter des capteurs et des actionneurs sur de grandes distances sans câblage.

• Réduire les coûts d'infrastructure en éliminant les besoins en câblage physique pour les communications.

• Créer des réseaux de capteurs pour des applications comme la surveillance de l'environnement, le suivi des équipements industriels, ou la gestion de la consommation d'énergie.

Le Raspberry Pi PLC

Un PLC Raspberry Pi est un système basé sur Raspberry Pi qui remplace les automates programmables industriels traditionnels. Il est utilisé pour contrôler des machines, des processus, et des systèmes automatisés dans les industries.

Le Raspberry Pi PLC peut intégrer des entrées/sorties (E/S) numériques et analogiques et peut être programmé avec des logiciels comme Node-RED, Python, ou C++ pour gérer les processus industriels. Il est également possible d'ajouter des modules de communication pour connecter différents dispositifs, comme des capteurs ou des actionneurs, via des protocoles comme Modbus, BACnet, ou bien LoRa.

Comment utiliser LoRa avec un Raspberry Pi PLC ?

Pour ajouter la capacité LoRa à votre Raspberry Pi PLC, vous aurez besoin de quelques composants :

• Un module LoRa : Ce module permet au Raspberry Pi de communiquer sans fil avec d'autres dispositifs LoRa. Vous pouvez utiliser des modules populaires comme les Ra-02 ou SX1278.

• Une antenne LoRa : Un bon module LoRa nécessite également une antenne pour maximiser la portée et la stabilité de la communication.

• Un Raspberry Pi : Le Raspberry Pi servira de PLC, avec un système d’exploitation comme Raspberry Pi OS pour exécuter les applications et scripts nécessaires.

• Logiciel de programmation : Vous pouvez utiliser Python pour écrire les scripts qui interagiront avec le module LoRa et géreront les entrées/sorties.

Étapes pour utiliser LoRa avec Raspberry Pi PLC :

1. Connecter le module LoRa au Raspberry Pi :

   • Connectez le module LoRa aux broches GPIO du Raspberry Pi. Vous aurez besoin d’un connecteur SPI pour la communication entre le Raspberry Pi et le module LoRa.

   • Vous pouvez utiliser des bibliothèques comme pyLoRa pour configurer le module et envoyer des données.

2. Installer la bibliothèque Python pour LoRa :
   Vous devrez installer une bibliothèque qui vous permet de contrôler le module LoRa via Python. Par exemple, pyLoRa est une bibliothèque simple pour interfacer le Raspberry Pi avec un module LoRa.




   sudo pip install pyLoRa

3. Programmer la communication LoRa :
   Une fois la bibliothèque installée, vous pouvez écrire un script Python pour envoyer et recevoir des données via LoRa. Voici un exemple de script simple pour envoyer des données via LoRa :




   from lora import LoRa lora = LoRa() # Initialiser la communication LoRa lora.begin() # Envoyer un message lora.send("Hello LoRa!") # Recevoir un message message = lora.receive() print("Message reçu : ", message)

   Ce script configure le module LoRa, envoie un message, puis attend un message entrant.

4. Utilisation des entrées/sorties avec le Raspberry Pi PLC :
   Une fois que la communication LoRa est mise en place, vous pouvez interagir avec des capteurs et des actionneurs à l'aide des E/S du Raspberry Pi. Par exemple, vous pouvez recevoir des données de capteurs via LoRa et les utiliser pour déclencher des actions sur des sorties (comme allumer une LED ou un moteur).

5. Créer une interface utilisateur (optionnel) :
   Si vous souhaitez visualiser ou interagir avec les données transmises par LoRa, vous pouvez créer une interface utilisateur (UI) simple en utilisant Tkinter ou Node-RED. Cela peut être utile pour surveiller les capteurs et contrôler les actionneurs à distance.

Exemple d'application industrielle :

Imaginons un scénario où vous devez surveiller la température dans une installation industrielle répartie sur un grand site. En utilisant un Raspberry Pi PLC avec LoRa, vous pouvez placer des capteurs de température LoRa à différents endroits du site et envoyer les données à un Raspberry Pi central qui agira en tant que contrôleur PLC.

• Entrées : Les capteurs de température LoRa envoient des données au Raspberry Pi PLC.

• Sorties : En fonction des données reçues, le Raspberry Pi peut activer ou désactiver des dispositifs comme des systèmes de ventilation ou des alarmes en cas de températures élevées.

L'utilisation de LoRa permet de réduire le besoin de câblage et de simplifier l'installation sur un site vaste ou difficile d'accès.

Avantages de LoRa pour l’automatisation industrielle :

• Longue portée : LoRa permet des communications sans fil sur de grandes distances (jusqu’à 15 km).

• Faible consommation d’énergie : LoRa est conçu pour des applications où la durée de vie des batteries est importante, idéal pour les installations où l'alimentation est limitée.

• Facilité d'intégration : L'intégration de LoRa avec un Raspberry Pi PLC est relativement simple et peut être réalisée avec des composants bon marché.

• Fiabilité : LoRa fonctionne bien même dans des environnements industriels bruyants, offrant une communication fiable.

Conclusion

L’intégration de LoRa avec un Raspberry Pi PLC offre une solution puissante pour la communication sans fil dans les applications d'automatisation industrielle. Grâce à LoRa, vous pouvez connecter des capteurs et des actionneurs à longue distance tout en réduisant les coûts d'infrastructure et en minimisant la consommation d'énergie. Que ce soit pour la surveillance environnementale, le contrôle de machines ou la gestion de l'énergie, cette technologie offre une flexibilité et une fiabilité accrues dans les systèmes industriels.

Points Clés :

• LoRa permet une communication sans fil sur de longues distances avec une faible consommation d'énergie.

• L'intégration de LoRa avec Raspberry Pi PLC permet de créer des solutions sans fil efficaces pour l’automatisation industrielle.

• Vous pouvez utiliser des bibliothèques Python pour configurer la communication LoRa et interagir avec des capteurs et actionneurs.

• LoRa est particulièrement adapté aux applications IoT industrielles, offrant une grande portée et fiabilité.
